Sub TWU 3-0115-DM

Тип

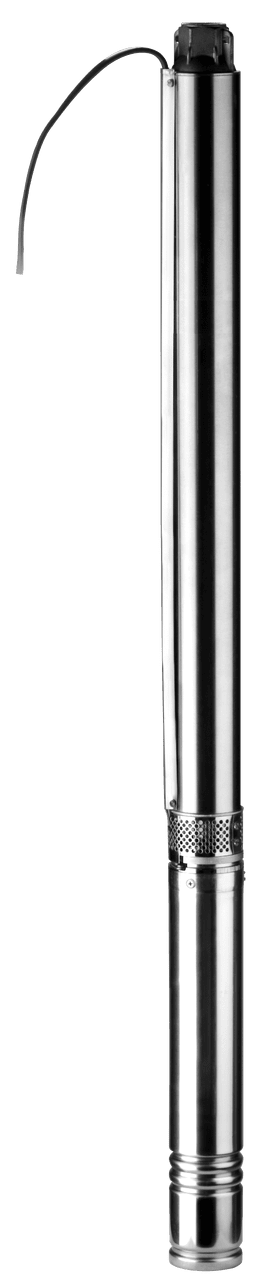

Многоступенчатый погружной насос 3" в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

Для перекачивания дождевой и технической воды из скважин и колодцев для полива, ирригации и водоснабжения.

Оснащение/функция

• Встроенный обратный клапан
• Однофазный электродвигатель с конденсаторным блоком, защитой электродвигателя от перегрева и включателем/выключателем

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 … 35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 30/ч
• Макс. глубина погружения: 150 м
• Класс защиты: IP58
• Подсоединение к напорному патрубку: Rp 1

Материалы

• Гидравлический корпус: 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлики: 1.4104
• Корпус электродвигателя: 1.4301
• Вал электродвигателя: 1.4305

Тип

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении и со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Однофазный или трехфазный электродвигатель для прямого пуска. Заполненный маслом электродвигатель с возможностью перемотки и самосмазывающимися подшипниками электродвигателя.

Охлаждение

• Электродвигатель охлаждается перекачиваемой жидкостью. Всегда эксплуатировать насос в погруженном состоянии.
• Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика.
• Горизонтальный монтаж выполняется с охлаждающим кожухом.

Комплект поставки

• Гидравлика в полном сборе с электродвигателем
• Кабель электропитания длиной 1,8 м
• Распределительная коробка (конденсаторный блок) для исполнения с однофазным током
• Инструкция по монтажу и эксплуатации

Принадлежности

• Трубка охлаждающего кожуха
• Мембранный напорный бак
• Запорная задвижка
• Поплавковый выключатель
• Манометрический выключатель
• Электрод
• Прибор управления
• Прибор аварийной сигнализации о переливе.
• Смола для заливки, комплект
• Кабель электропитания
