Sub TWU 3-0115-EM-PnP(1/FC)

Тип

Установка для водоснабжения с погружным насосом, системой управления и комплектом принадлежностей

Применение

Для перекачивания дождевой и технической воды из скважин и колодцев для полива, ирригации и водоснабжения.

Оснащение/функция

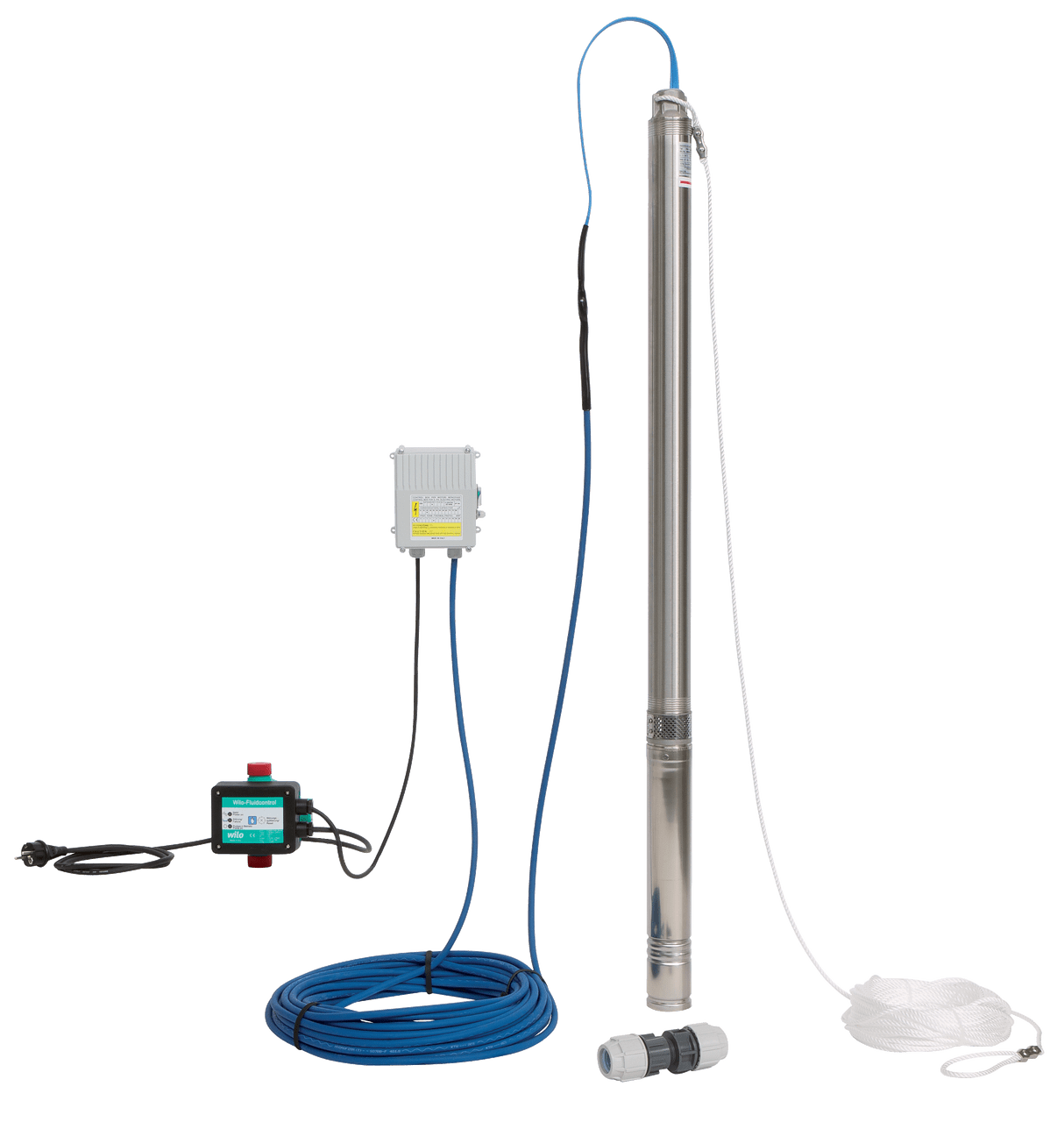

Пакет Wilo-Plug & Pump Sub-I (1/FC)

• Встроенный обратный клапан
• Включатель/выключатель
• Защита электродвигателя от перегрева
• Wilo-HiControl 1 (FC) для автоматического реле контроля потока и давления со встроенной защитой от сухого хода

Пакет Wilo-Plug & Pump Sub-II (2/PS)

• Встроенный обратный клапан
• Включатель/выключатель
• Защита электродвигателя от перегрева
• Манометрический выключатель Wilo 0 – 10 бар, вкл. расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель для автоматического управления

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 … 35 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 30/ч
• Макс. глубина погружения: 27 м
• Класс защиты: IP58
• Подсоединение к напорному патрубку: Rp 1

Материалы

• Гидравлический корпус: 1.4301
• Рабочие колеса: поликарбонат
• Вал гидравлики: 1.4104
• Корпус электродвигателя: 1.4301
• Вал электродвигателя: 1.4305

Тип

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении и со встроенным обратным клапаном. Подсоединение к напорному патрубку с резьбовым фланцем и внутренней резьбой. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Однофазный или трехфазный электродвигатель для прямого пуска. Заполненный маслом электродвигатель с возможностью перемотки и самосмазывающимися подшипниками электродвигателя.

Охлаждение

• Электродвигатель охлаждается перекачиваемой жидкостью. Всегда эксплуатировать насос в погруженном состоянии.
• Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика.
• Горизонтальный монтаж выполняется с охлаждающим кожухом.

Комплект поставки

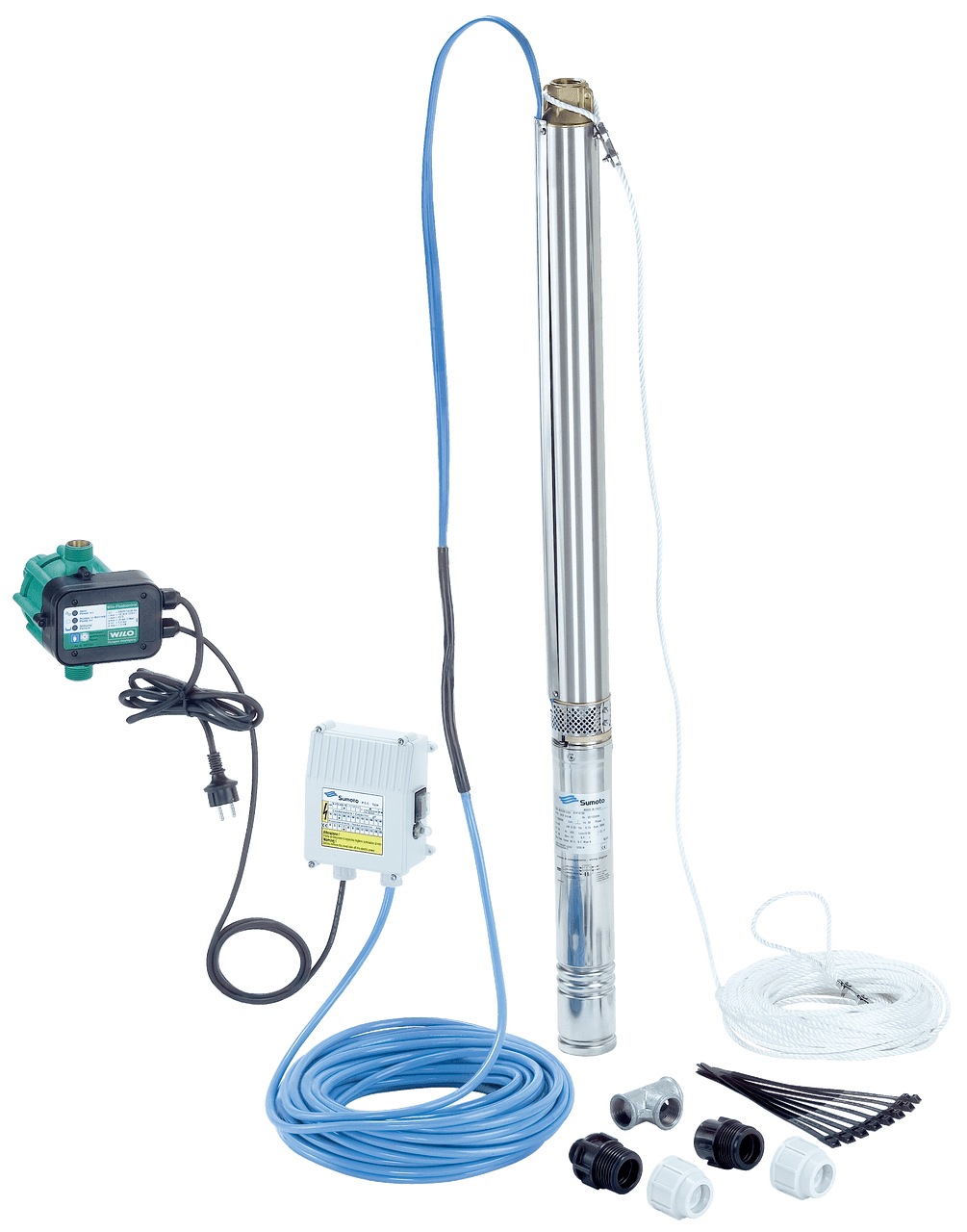

Пакет Wilo-Plug & Pump Sub-I (1/FC)

• Электродвигатель и гидравлика в полном сборе
• Кабель электропитания длиной 30 м
• Распределительная коробка с конденсатором
• Wilo-HiControl 1
• Трос длиной 30 м
• Инструкция по монтажу и эксплуатации

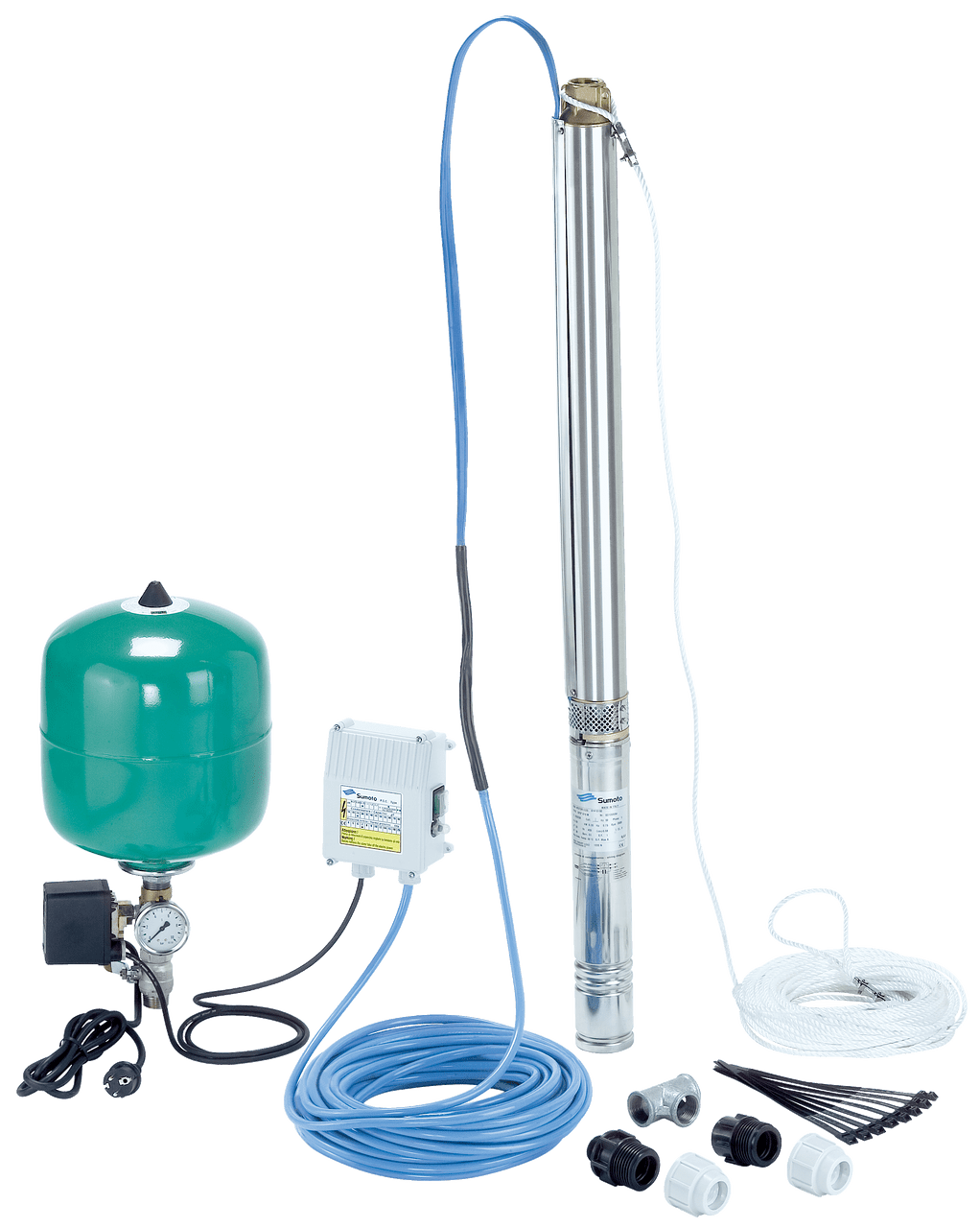

Пакет Wilo-Plug & Pump Sub-II (2/PS)

• Электродвигатель и гидравлика в полном сборе
• Кабель электропитания длиной 30 м
• Распределительная коробка с конденсатором
• Расширительный мембранный бак 18 л
• Манометр
• Запорная арматура
• Манометрический выключатель
• Трос длиной 30 м
• Инструкция по монтажу и эксплуатации

Принадлежности

• Охлаждающий кожух
• Принадлежности для установки
