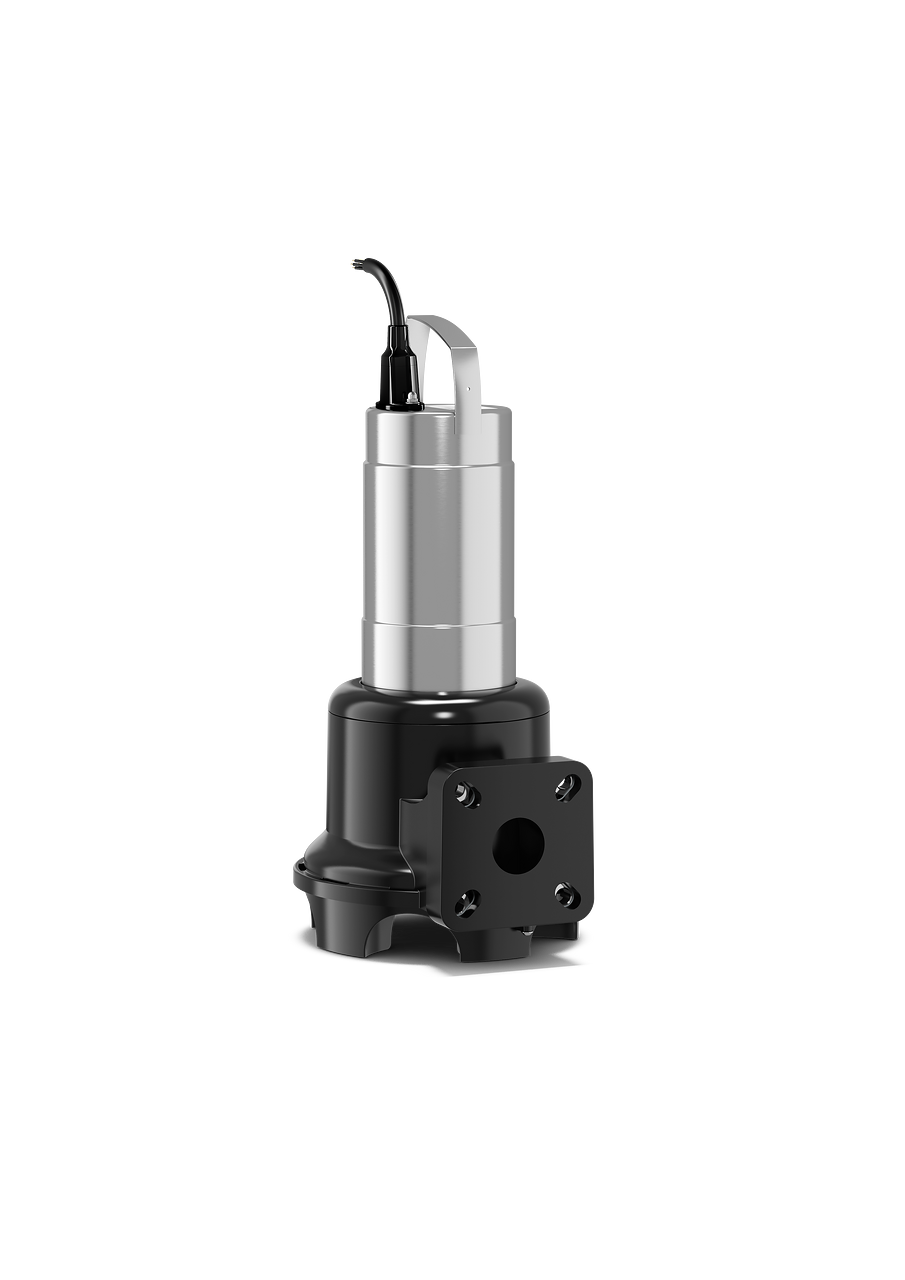

Rexa UNI-V05A/M008-523/P

Тип

Погружной насос для стационарной и мобильной установки в погруженном состоянии и работы в повторно-кратковременном режиме эксплуатации.

Жидкости

Перекачивание сточных вод согласно 12050

Насосы выполняют требования стандарта EN 12050-1.

Оснащение/функция

• Датчик контроля температуры обмотки электродвигателя с биметаллическим датчиком
• Однофазный электродвигатель переменного тока с самостоятельно включающимся датчиком контроля температуры обмотки электродвигателя
• Однофазный электродвигатель с интегрированным конденсатором
• Разные исполнения:
  • Модель «P»: со штекером
  • Модель «А»: с поплавковым выключателем и штекером
  • Модель «О»: со свободным концом кабеля

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Режим работы в непогруженном состоянии:
  • Rexa UNI … A/ …: S2-15 min; S3 10%
  • Rexa UNI … B/ …: S2-15 min; S3 10%
  • Rexa UNI … K/ …: S1
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: 3 – 40 °C (37 – 104 °F)
• Температура перекачиваемой жидкости, макс.: 60 °C (140 °F) в течение 3 мин.

Материалы

Wilo-Rexa UNI-V05 … A/ …

• Гидравлический корпус: PP-GF30
• Рабочее колесо: PP-GF30.
• Корпус электродвигателя: 1.4301 (AISI 304)
• Охлаждающий кожух: —
• Конец вала: 1.4401 (AISI 316)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/Cr.
• Уплотнение, статическое: NBR (Nitril)

Wilo-Rexa UNI-V05 … B/ …

• Гидравлический корпус: PP-GF30
• Рабочее колесо: PP-GF30.
• Корпус электродвигателя: 1.4401 (AISI 316)
• Охлаждающий кожух: —
• Конец вала: 1.4401 (AISI 316)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/Cr.
• Уплотнение, статическое: NBR (Nitril)

Wilo-Rexa UNI-V06 … A/ …

• Гидравлический корпус: PP-GF30
• Рабочее колесо: PP-GF30.
• Корпус электродвигателя: 1.4301 (AISI 304)
• Охлаждающий кожух: —
• Конец вала: 1.4401 (AISI 316)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/Cr.
• Уплотнение, статическое: NBR (Nitril)

Wilo-Rexa UNI-V06 … B/ …

• Гидравлический корпус: PP-GF30
• Рабочее колесо: PP-GF30.
• Корпус электродвигателя: 1.4401 (AISI 316)
• Охлаждающий кожух: —
• Конец вала: 1.4401 (AISI 316)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/Cr.
• Уплотнение, статическое: NBR (Nitril)

Wilo-Rexa UNI-V06 … K/ …

• Гидравлический корпус: PP-GF30
• Рабочее колесо: PP-GF30.
• Корпус электродвигателя: 1.4401 (AISI 316)
• Охлаждающий кожух: 1.4401 (AISI 316)
• Конец вала: 1.4401 (AISI 316)
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: C/Cr.
• Уплотнение, статическое: NBR (Nitril)

Тип

Rexa UNI-V … A/M …/P

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. Электродвигатель в однофазном исполнении (1~) с поверхностным охлаждением, со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания с установленным штекером (CEE7/7). Насос можно использовать во взрывоопасной зоне 2.

Rexa UNI-V … A/M …/A и Rexa UNI V … B/M …/A

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. Электродвигатель в однофазном исполнении (1~) с поверхностным охлаждением, со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания с поплавковым выключателем и установленным штекером (CEE7/7). Насос нельзя использовать во взрывоопасных зонах.

Rexa UNI-V … K/M …/A

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. Самоохлаждающийся электродвигатель 1~ (охлаждение кожухом) со встроенным рабочим конденсатором и автоматически выключающим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя и охлаждающий кожух из нержавеющей стали. Отсоединяемый кабель электропитания с поплавковым выключателем и установленным штекером (CEE7/7). Насос нельзя использовать во взрывоопасных зонах.

Rexa UNI-V … A/T …/A

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. 3~ электродвигатель с поверхностным охлаждением и датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания со CEE-штекером переключателя фаз (16A, 3P+N+PE, 6h). Поплавковый выключатель и датчик контроля температуры обмотки электродвигателя подключены к CEE-штекеру переключателя фаз. Насос нельзя использовать во взрывоопасных зонах.

Rexa UNI-V … A/T …/O и Rexa UNI V … B/T …/O

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. 3~ электродвигатель с поверхностным охлаждением и датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания со свободным концом. Насос можно использовать во взрывоопасной зоне 2.

Rexa UNI-V … K/T …/O

Погружной насос со свободновихревым рабочим колесом и вертикальным фланцевым соединением. Фланцевое соединение в виде комбинированного фланца со встроенным креплением и плоским уплотнением. Гидравлический корпус и рабочее колесо из сополимера. Самоохлаждающийся электродвигатель 3~ (охлаждение кожухом) с датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двойным уплотнением. Корпус электродвигателя и охлаждающий кожух из нержавеющей стали. Отсоединяемый кабель электропитания со свободным концом. Насос можно использовать во взрывоопасной зоне 2.

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Принадлежности

• Кабель электропитания с фиксированной длиной:
  • однофазный электродвигатель: макс. 30 м (98 футов).
  • трехфазный электродвигатель: макс. 50 м (164 фута).
• Устройство погружного монтажа для установки в погруженном состоянии
• Системы контроля уровня
• Монтажные принадлежности и цепи.
• Приборы управления, реле и штекеры
