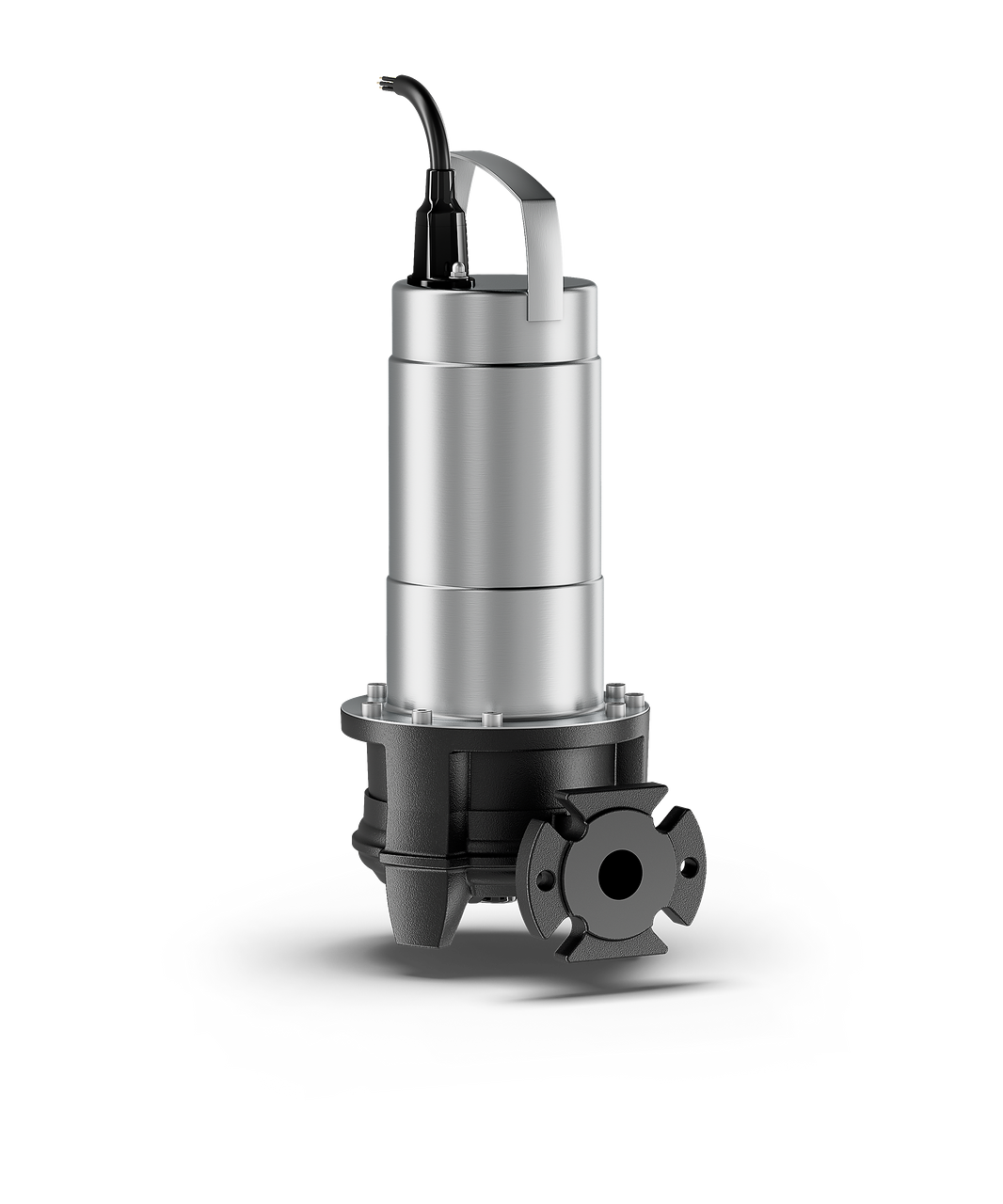

Rexa FIT-S03-112A/21T011-540/O

Тип

Полностью затапливаемый насос с режущим механизмом для стационарной и мобильной установки в погруженном состоянии и работы в повторно-кратковременном режиме эксплуатации.

Жидкости

Перекачивание сточных вод согласно 12050

Насосы выполняют требования стандарта EN 12050-1.

Оснащение/функция

• Радиальный режущий механизм с эффектом двойного реза
• Датчик контроля температуры обмотки электродвигателя с биметаллическим датчиком
• Однофазный электродвигатель переменного тока с самостоятельно включающимся датчиком контроля температуры обмотки электродвигателя
• однофазный электродвигатель с отдельной конденсаторной коробкой
• Разные исполнения:
  • Модель «P»: со штекером
  • Модель «А»: с поплавковым выключателем и штекером
  • Модель «О»: со свободным концом кабеля

Расшифровка наименования

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Режим работы в непогруженном состоянии: S2-15 мин., S3 10%
• Класс защиты: IP68
• Класс нагревостойкости изоляции: F
• Температура перекачиваемой жидкости: ОТ 3 ДО 40 °C (ОТ 37 ДО 104 °F)
• Температура перекачиваемой жидкости, макс. 60 °C (140 °F) в течение 3 мин

Материалы

• Корпус насоса: EN-GJL-250 (ASTM A48 Class 35/40B)
• Рабочее колесо: EN-GJL-250 (ASTM A48 Class 35/40B)
• Режущий механизм: 1.4528/59 HRC (AISI 440B+Co)
• Корпус электродвигателя: 1.4301 (AISI 304)
• Вал: 1.4401 (AISI 316)
• Уплотнение со стороны электродвигателя: C/MgSiO
• Уплотнение, со стороны перекачиваемой жидкости: SiC/SiC.
• Уплотнение, статическое: NBR (Nitril)

Тип

Rexa FIT-S … /M … /P

Погружной насос с радиальным режущим механизмом с эффектом двойного реза. Горизонтальный напорный патрубок с фланцевым и овальным соединением. Гидравлический корпус и рабочее колесо из серого чугуна, режущий механизм из закаленной инструментальной стали. Однофазный электродвигатель с поверхностным охлаждением и автоматически управляющим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания с конденсаторной коробкой и штекером (CEE 7/7). Насос можно использовать во взрывоопасной зоне 2.

Rexa FIT-S … /M … /A

Погружной насос с радиальным режущим механизмом с эффектом двойного реза. Горизонтальный напорный патрубок с фланцевым и овальным соединением. Гидравлический корпус и рабочее колесо из серого чугуна, режущий механизм из закаленной инструментальной стали. Однофазный электродвигатель с поверхностным охлаждением и автоматически управляющим датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания с конденсаторной коробкой, поплавковым выключателем и штекером (CEE 7/7). Насос нельзя использовать во взрывоопасных зонах.

Rexa FIT-S … /T … /O

Погружной насос с радиальным режущим механизмом с эффектом двойного реза. Горизонтальный напорный патрубок с фланцевым и овальным соединением. Гидравлический корпус и рабочее колесо из серого чугуна, режущий механизм из закаленной инструментальной стали. 3~ электродвигатель с поверхностным охлаждением и датчиком контроля температуры обмотки электродвигателя. Заполненная маслом камера уплотнений с двумя торцевыми уплотнениями. Корпус электродвигателя из нержавеющей стали. Отсоединяемый кабель электропитания со свободными концами. Насос можно использовать во взрывоопасной зоне 2.

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Принадлежности

• Кабель электропитания с фиксированной длиной:
  • однофазный электродвигатель: макс. 30 м (98 футов).
  • трехфазный электродвигатель: макс. 50 м (164 фута).
• Внешний стержневой электрод для контроля камеры уплотнений
• Устройство погружного монтажа для установки в погруженном состоянии
• Опора насоса для мобильной установки
• Системы контроля уровня
• Крепежные комплекты с анкерной стяжкой
• Монтажные принадлежности и цепи.
• Приборы управления, реле и штекеры
