Артикул:
26069889
Модель—NKW 100-80-200-3/4
- NKW 100-80-200-3/4
- NKW 100-80-200-4/4
168 304 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NKW
Мощность, кВт
3
Напряжение, В
380
Номинальный ток, А
6.34
Максимальный напор, м
11.8
Расход, м3/ч
71
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
100
Патрубок на напорной стороне
80
Масса, кг
144 (ориентировочно)
Максимальное рабочее давление, бар
20
Температура перекачиваемой жидкости, °С
от -10 до +120
Максимальная температура окружающей среды, °С
+50 ºС
Размер
75
NKW – серия насосов консольного типа.
Насосы NKW - это центробежные одноступенчатые несамовсасывающие насосы с осевым всасывающим и радиальным напорным патрубками. Соединение с трубопроводами фланцевого типа.
Размеры и номинальные характеристики соответствуют стандарту EN 733.
Перекачиваемая среда – чистая вода и жидкости, химически не агрессивные к материалам насоса. Температура перекачиваемой жидкости от -10 ºС до +120 ºС.
Серия NKW включает в себя насосы с 2-полюсным и с 4-полюсным электродвигателями. Производительность насосов с 2-полюсным электродвигателем достигает 1000 м3/ч, максимальный напор – 164 м. Производительность насосов с 4-полюсным электродвигателем достигает 1500 м3/ч и напора 72 м.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 ºС до +50 ºС.
Если температура окружающей среды превышает рекомендованную максимальную температуру, или высота над уровнем моря значительна, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
Насосы NKW - это центробежные одноступенчатые несамовсасывающие насосы с осевым всасывающим и радиальным напорным патрубками. Соединение с трубопроводами фланцевого типа.
Размеры и номинальные характеристики соответствуют стандарту EN 733.
Перекачиваемая среда – чистая вода и жидкости, химически не агрессивные к материалам насоса. Температура перекачиваемой жидкости от -10 ºС до +120 ºС.
Серия NKW включает в себя насосы с 2-полюсным и с 4-полюсным электродвигателями. Производительность насосов с 2-полюсным электродвигателем достигает 1000 м3/ч, максимальный напор – 164 м. Производительность насосов с 4-полюсным электродвигателем достигает 1500 м3/ч и напора 72 м.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Условия эксплуатации
Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от -10 ºС до +50 ºС.
Если температура окружающей среды превышает рекомендованную максимальную температуру, или высота над уровнем моря значительна, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случая необходимо использовать электродвигатель большей мощности.
Конструкция
| № | Деталь |
| 1 | Фланец всасывающего патрубка |
| 2 | Фланец напорного патрубка |
| 3 | Корпус насоса |
| 4 | Рабочее колесо |
| 5 | Торцевое уплотнение |
| 6 | Уплотнительное кольцо |
| 7 | Крышка корпуса насоса |
| 8 | Вал насоса |
| 9 | Крышка подшипника |
| 10 | Подшипник |
| 11 | Корпус подшипникового узла |
| 12 | Подшипник |
| 13 | Муфта соединительная |
| 14 | Вал двигателя |
| 15 | Электродвигатель |
| 16 | Кожух вентилятора элетродвигателя |
| 17 | Клеммная коробка |
| 18 | Гайка рабочего колеса |

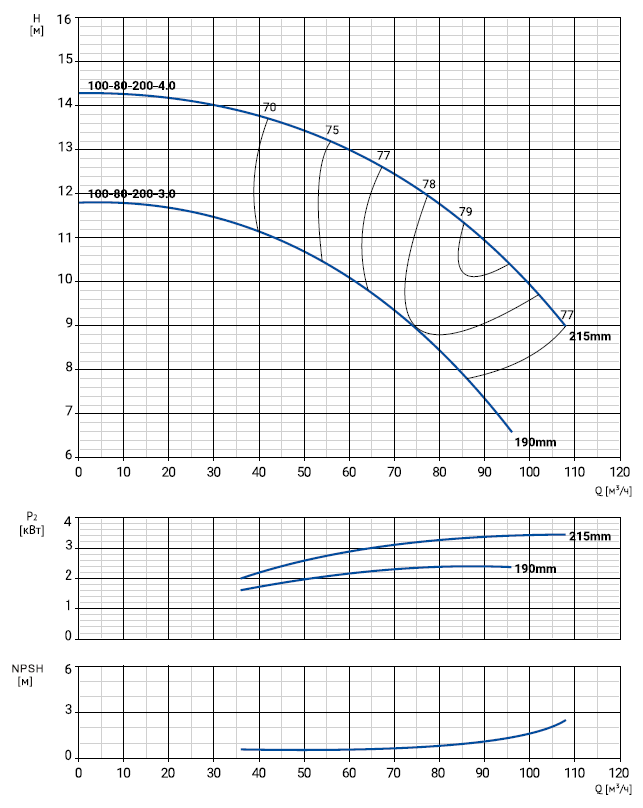

| Модель | Артикул | Р, кВт | Сила тока, А | Ǫном, м³/ч | H ном, м |
| NKW 100-80-200-3/4 | 26069889 | 3 | 6,34 | 75 | 9 |
| NKW 100-80-200-4/4 | 26069888 | 4 | 8,37 | 91 | 11 |
Листы данных
NKW 100-80-200-3_4 26069889
365,9 кб
NKW 100-80-200-4_4 26069888
366,6 кб
