Артикул:
27019968
Модель—NBS 80-65- 160_11T_380_BQCE
- NBS 80-65- 160_11T_380_BQCE
- NBS 80-65- 160_15T_380_BQCE
- NBS 80-65- 200_18.5T_380_BQCE
- NBS 80-65- 200_22T_380_BQCE
- NBS 80-65- 200_30T_380_BQCE
143 310 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NBS
Мощность, кВт
11
Напряжение, В
380
Расход, м3/ч
100
Материал корпуса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 80
Патрубок на напорной стороне
DN 65
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120
NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Размеры
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
| № | Деталь | Материал |
| 1 | Электродвигатель | |
| 2 | Уплотнение | EPDM |
| 3 | Торцевое уплотнение | Карбид кремния/графит/EPDM |
| 4 | Рабочее колесо | Нержавеющая сталь |
| 5 | Корпус насоса | Нержавеющая сталь |
| 6 | Вал насоса | Нержавеющая сталь |
| 7 | Дренажное отверстие | Нержавеющая сталь |
| 8 | Крышка насоса | Нержавеющая сталь |
Электродвигатель
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Масса, кг |
| NBS 80-65- 160_11T_380_BQCE | 27019960 | 160 | 37 | 22 | 380 | 193 |
| NBS 80-65- 160_15T_380_BQCE | 27019959 | 160 | 47 | 30 | 380 | 232 |
| NBS 80-65- 200_18.5T_380_BQCE | 27019958 | 160 | 58,5 | 37 | 380 | 256 |
| NBS 80-65- 200_22T_380_BQCE | 27019965 | 100 | 52 | 22 | 380 | 92,5 |
| NBS 80-65- 200_30T_380_BQCE | 27019964 | 100 | 65 | 30 | 380 | 106 |

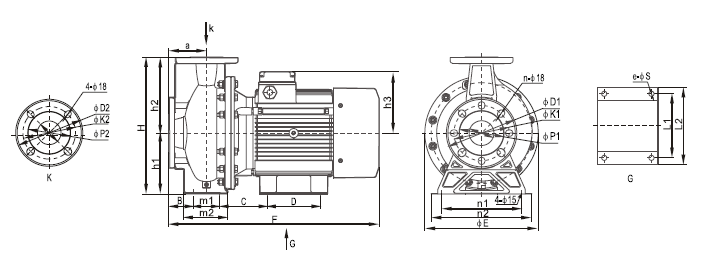

| Модель | Размеры, мм | |||||||||||||||||||||||
| E | F | H | h1 | h2 | h3 | a | m1 | m2 | n1 | n2 | B | C | D | e-ØS | L1 | L2 | ØD1 | Øk1 | ØP1 | ØD2 | ØK2 | ØP2 | n | |
| NBS 80-65-160/11T | 300 | 613 | 360 | 160 | 200 | 339 | 100 | 95 | 152 | 212 | 250 | 53 | 152 | 140 | 4- 15 | 216 | 255 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65-160/15T | 300 | 655 | 360 | 160 | 200 | 339 | 100 | 95 | 152 | 212 | 250 | 53 | 152 | 140 | 4- 15 | 216 | 255 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65-200/18,5T | 315 | 717 | 405 | 180 | 225 | 435 | 100 | 95 | 148 | 250 | 290 | 53 | 430 | - | 2- 15 | 254 | 354 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65-200/22T | 356 | 776 | 405 | 180 | 225 | 455 | 100 | 95 | 148 | 250 | 290 | 53 | 169 | 241 | 2- 15 | 279 | 355 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65-200/30T | 400 | 844 | 425 | 200 | 225 | 508 | 100 | 95 | 148 | 250 | 290 | 53 | 177 | 305 | 4- 15 | 318 | 386 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
Листы данных
NBS 80-65-160_11T 27019968
267,5 кб
NBS 80-65-160_15T 27019967
267 кб
NBS 80-65-200_18,5T 27019966
268,2 кб
NBS 80-65-200_22T 27019965
267,6 кб
NBS 80-65-200_30T 27019964
267,6 кб
