Артикул:
27019972
Модель—NBS 80-65- 125_4.0T_380_BQCE
- NBS 80-65- 125_4.0T_380_BQCE
- NBS 80-65- 125_5.5T_380_BQCE
- NBS 80-65- 125_7.5T_380_BQCE
- NBS 80-65- 125_9.2T_380_BQCE
87 110 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NBS
Мощность, кВт
4
Напряжение, В
380
Расход, м3/ч
80
Материал корпуса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 80
Патрубок на напорной стороне
DN 65
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120
NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Размеры
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
| № | Деталь | Материал |
| 1 | Электродвигатель | |
| 2 | Уплотнение | EPDM |
| 3 | Торцевое уплотнение | Карбид кремния/графит/EPDM |
| 4 | Рабочее колесо | Нержавеющая сталь |
| 5 | Корпус насоса | Нержавеющая сталь |
| 6 | Вал насоса | Нержавеющая сталь |
| 7 | Дренажное отверстие | Нержавеющая сталь |
| 8 | Крышка насоса | Нержавеющая сталь |
Электродвигатель
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.

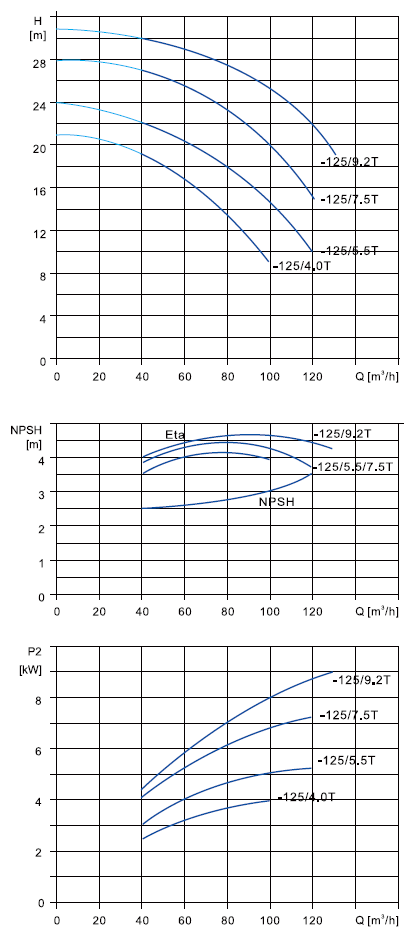

| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Масса, кг |
| NBS 80-65- 125_4.0T_380_BQCE | 27019963 | 140 | 20 | 11 | 380 | 158 |
| NBS 80-65- 125_5.5T_380_BQCE | 27019962 | 140 | 27,5 | 15 | 380 | 192 |
| NBS 80-65- 125_7.5T_380_BQCE | 27019961 | 160 | 27,5 | 18,5 | 380 | 223 |
| NBS 80-65- 125_9.2T_380_BQCE | 27019969 | 100 | 25 | 9,2 | 380 | 80,5 |
| Модель | Размеры, мм | |||||||||||||||||||||||
| E | F | H | h1 | h2 | h3 | a | m1 | m2 | n1 | n2 | B | C | D | e-ØS | L1 | L2 | ØD1 | Øk1 | ØP1 | ØD2 | ØK2 | ØP2 | n | |
| NBS 80-65- 125_4.0T_380_ BQCE | 256 | 514 | 340 | 160 | 180 | 162 | 100 | 95 | 152 | 212 | 250 | 53 | 105 | 140 | 15-4 | 190 | 230 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65- 125_5.5T_380_ BQCE | 256 | 530 | 340 | 160 | 180 | 179 | 100 | 95 | 152 | 212 | 250 | 53 | 113 | 140 | 15-4 | 190 | 255 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65- 125_7.5T_380_ BQCE | 256 | 568 | 340 | 160 | 180 | 179 | 100 | 95 | 152 | 212 | 250 | 53 | 113 | 140 | 15-4 | 190 | 255 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
| NBS 80-65- 125_9.2T_380_ BQCE | 256 | 636 | 340 | 160 | 180 | 179 | 100 | 95 | 152 | 212 | 250 | 53 | 175 | 140 | 15-4 | 216 | 255 | 200 | 160 | 132 | 185 | 145 | 115 | 4 |
Листы данных
NBS 80-65-125_4T 27019972
270,3 кб
NBS 80-65-125_5,5T 27019971
269,3 кб
NBS 80-65-125_7,5T 27019970
270,6 кб
NBS 80-65-125_9,2T 27019969
272,3 кб
