Артикул:
27019998
Модель—NBS 50-32- 160_1.1T_380_BQCE
- NBS 50-32- 160_1.1_220_BQCE
- NBS 50-32- 160_1.1T_380_BQCE
- NBS 50-32- 160_1.5_220_BQCE
- NBS 50-32- 160_1.5T_380_BQCE
- NBS 50-32- 160_2.2_220_BQCE
- NBS 50-32- 160_2.2T_380_BQCE
46 539 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NBS
Мощность, кВт
1.1
Напряжение, В
380
Расход, м3/ч
12,5
Материал корпуса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 50
Патрубок на напорной стороне
DN 32
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120

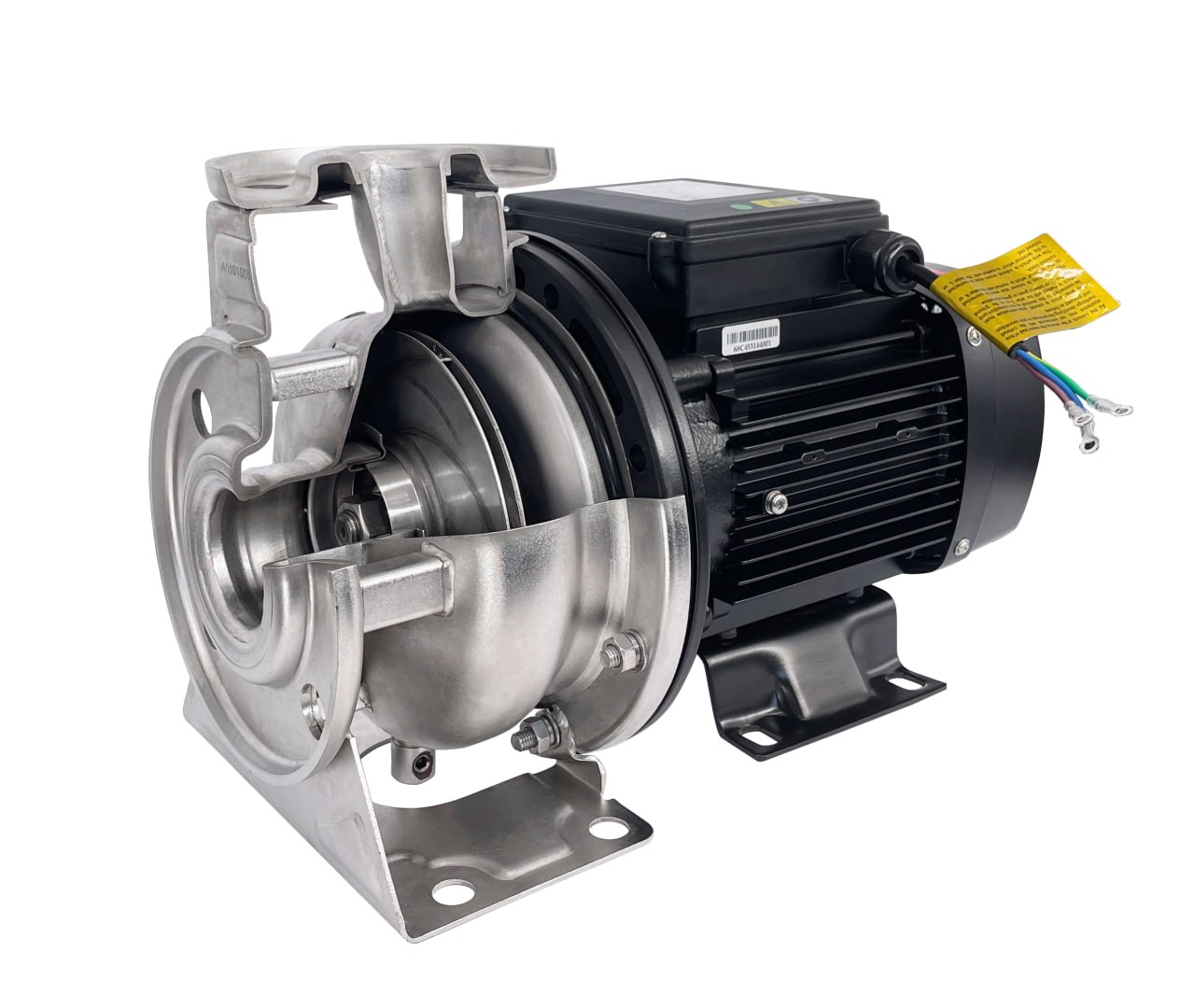

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

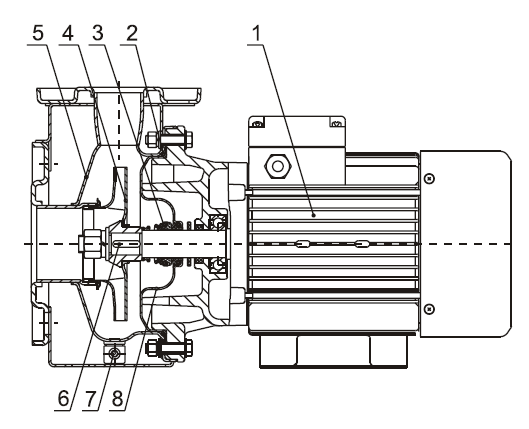

| № | Деталь | Материал |
| 1 | Электродвигатель | |
| 2 | Уплотнение | EPDM |
| 3 | Торцевое уплотнение | Карбид кремния/графит/EPDM |
| 4 | Рабочее колесо | Нержавеющая сталь |
| 5 | Корпус насоса | Нержавеющая сталь |
| 6 | Вал насоса | Нержавеющая сталь |
| 7 | Дренажное отверстие | Нержавеющая сталь |
| 8 | Крышка насоса | Нержавеющая сталь |
Электродвигатель
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин,
мощность составляет от 1,1 до 37 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.

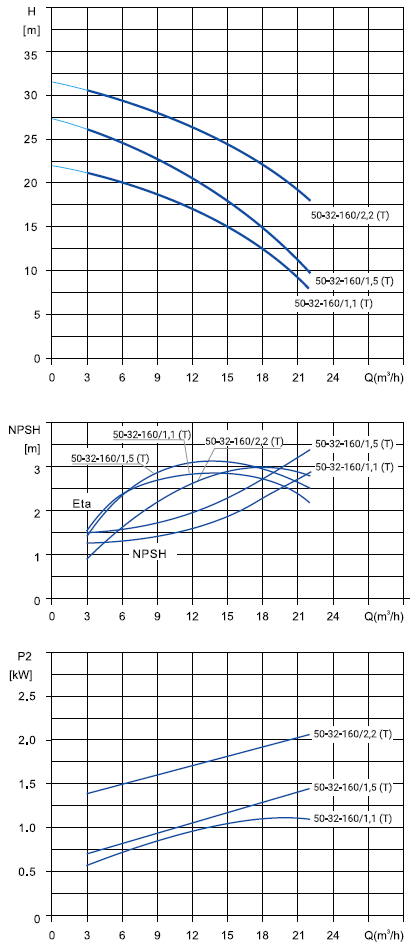

| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Масса, кг |
| NBS 50-32- 160_1.1_220_BQCE | 27019999 | 12,5 | 18,5 | 1,1 | 220 | 21,5 |
| NBS 50-32- 160_1.1T_380_BQCE | 27019998 | 12,5 | 18,5 | 1,1 | 380 | 21,5 |
| NBS 50-32- 160_1.5_220_BQCE | 27019997 | 12,5 | 22 | 1,5 | 220 | 22,5 |
| NBS 50-32- 160_1.5T_380_BQCE | 27019996 | 12,5 | 22 | 1,5 | 380 | 22,5 |
| NBS 50-32- 160_2.2_220_BQCE | 27019995 | 12,5 | 26 | 2,2 | 220 | 31 |
| NBS 50-32- 160_2.2T_380_BQCE | 27019994 | 12,5 | 26 | 2,2 | 380 | 31 |

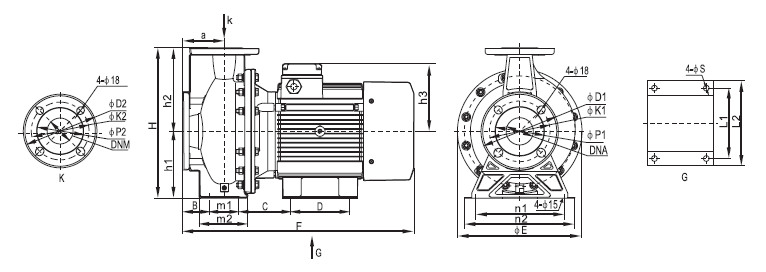

| Модель | Размеры, мм | ||||||||||||||||||||||
| E | F | H | h1 | h2 | h3 | a | m1 | m2 | n1 | n2 | B | C | D | ØS | L1 | L2 | ØD1 | Øk1 | ØP1 | ØD2 | ØK2 | ØP2 | |
| NBS 50-32- 160_1.1_220_BQCE | 215 | 395 | 255 | 112 | 143 | 244 | 80 | 70 | 115 | 160 | 190 | 45 | 95 | 90 | 12 | 125 | 155 | 165 | 125 | 96 | 140 | 100 | 76 |
| NBS 50-32- 160_1.1T_380_BQCE | 215 | 395 | 255 | 112 | 143 | 244 | 80 | 70 | 115 | 160 | 190 | 45 | 95 | 90 | 12 | 125 | 155 | 165 | 125 | 96 | 140 | 100 | 76 |
| NBS 50-32- 160_1.5_220_BQCE | 215 | 395 | 255 | 112 | 143 | 244 | 80 | 70 | 115 | 160 | 190 | 45 | 95 | 90 | 12 | 125 | 155 | 165 | 125 | 96 | 140 | 100 | 76 |
| NBS 50-32- 160_1.5T_380_BQCE | 215 | 395 | 255 | 112 | 143 | 244 | 80 | 70 | 115 | 160 | 190 | 45 | 95 | 90 | 12 | 125 | 155 | 165 | 125 | 96 | 140 | 100 | 76 |
| NBS 50-32- 160_2.2_220_BQCE | 215 | 438 | 255 | 112 | 143 | 256 | 80 | 70 | 115 | 160 | 190 | 45 | 111 | 100 | 12 | 160 | 190 | 165 | 125 | 96 | 140 | 100 | 76 |
| NBS 50-32- 160_2.2T_380_BQCE | 215 | 438 | 255 | 112 | 143 | 256 | 80 | 70 | 115 | 160 | 190 | 45 | 111 | 100 | 12 | 160 | 190 | 165 | 125 | 96 | 140 | 100 | 76 |
Листы данных
NBS 50-32-160_1,1 27019999
272,3 кб
NBS 50-32-160_1,1T 27019998
272,5 кб
NBS 50-32-160_1,5 27019997
272,1 кб
NBS 50-32-160_1,5T 27019996
272,4 кб
NBS 50-32-160_2,2 27019995
271,7 кб
NBS 50-32-160_2,2T 27019994
272 кб
