Артикул:
27019951
Модель—NBS 150-125-200/45T
- NBS 150-125-200/45T
- NBS 150-125-200/55T
- NBS 150-125-200/75T
- NBS 150-125-200/90T
671 586 ₽/шт
Под заказ
Оправить запрос
Наши менеджеры свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Серия
NBS
Мощность, кВт
45
Напряжение, В
380
Расход, м3/ч
320
Материал корпуса
Нержавеющая сталь AISI 304
Стандарт подключения
Фланец DIN
Патрубок на стороне всасывания
DN 150
Максимальное рабочее давление, бар
10
Температура перекачиваемой жидкости, °С
-20…+120
NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 320 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
Размеры
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 320 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.
Области применения
— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах
| № | Деталь | Материал |
| 1 | Электродвигатель | |
| 2 | Уплотнение | EPDM |
| 3 | Торцевое уплотнение | Карбид кремния/графит/EPDM |
| 4 | Рабочее колесо | Нержавеющая сталь |
| 5 | Корпус насоса | Нержавеющая сталь |
| 6 | Вал насоса | Нержавеющая сталь |
| 7 | Дренажное отверстие | Нержавеющая сталь |
| 8 | Крышка насоса | Нержавеющая сталь |
Электродвигатель
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность составляет от 1,1 до 90 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.
Насосы NBS оснащаются стандартными электродвигателями закрытого типа с вентиля торным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность составляет от 1,1 до 90 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц.
Степень пыле и влагозащиты: IP55, класс F.
Класс энергоэффективности 1 фазных двигателей – IE1, 3 фазных – IE2.

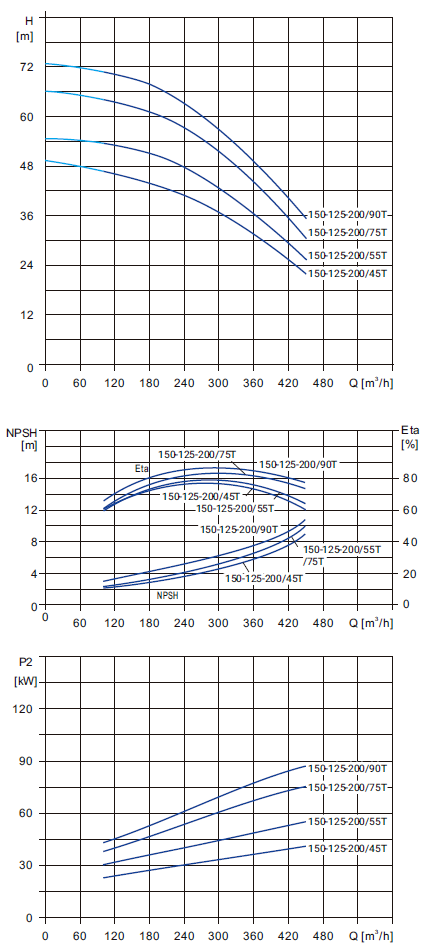

| Модель | Артикул | Qном, м3/ч | Нном, м | Р2, кВт | Напряжение, В | Масса, кг |
| NBS 150-125-200/45T | 27019951 | 320 | 35,5 | 45 | 380 | 385 |
| NBS 150-125-200/55T | 27019950 | 320 | 42 | 55 | 380 | 440 |
| NBS 150-125-200/75T | 27019949 | 320 | 49 | 75 | 380 | 580 |
| NBS 150-125-200/90T | 27019948 | 320 | 54 | 90 | 380 | 628 |
|
Модель |
Размеры, мм | ||||||||||||||||
| E | F | h | h1 | h2 | h3 | a | m1 | m2 | n1 | n2 | B | C | D | e-ØS | L1 | L2 | |
| NBS 150-125-200/45T | 445 | 950 | 565 | 250 | 315 | 330 | 140 | 120 | 212 | 315 | 370 | 80 | 550 | - | 2- 15 | 356 | 471 |
| NBS 150-125-200/55T | 485 | 1040 | 565 | 250 | 315 | 362 | 140 | 120 | 212 | 315 | 370 | 80 | 235 | 368 | 4- 18 | 406 | 484 |
| NBS 150-125-200/75T | 546 | 1116 | 565 | 280 | 315 | 384 | 140 | 120 | 212 | 315 | 370 | 80 | 246.5 | 368 | 4- 18 | 457 | 542 |
| NBS 150-125-200/90T | 546 | 1116 | 565 | 280 | 315 | 384 | 140 | 120 | 212 | 315 | 370 | 80 | 246.5 | 368 | 4- 18 | 457 | 542 |
Листы данных
NBS 150-125-200_45T 27019951
277,2 кб
NBS 150-125-200_55T 27019950
275,5 кб
NBS 150-125-200_75T 27019949
276,8 кб
NBS 150-125-200_90T 27019948
277,3 кб
