- CUC 16-10
- CUC 16-10T
- CUC 16-20
- CUC 16-20T
- CUC 16-30
- CUC 16-30T
- CUC 16-40T

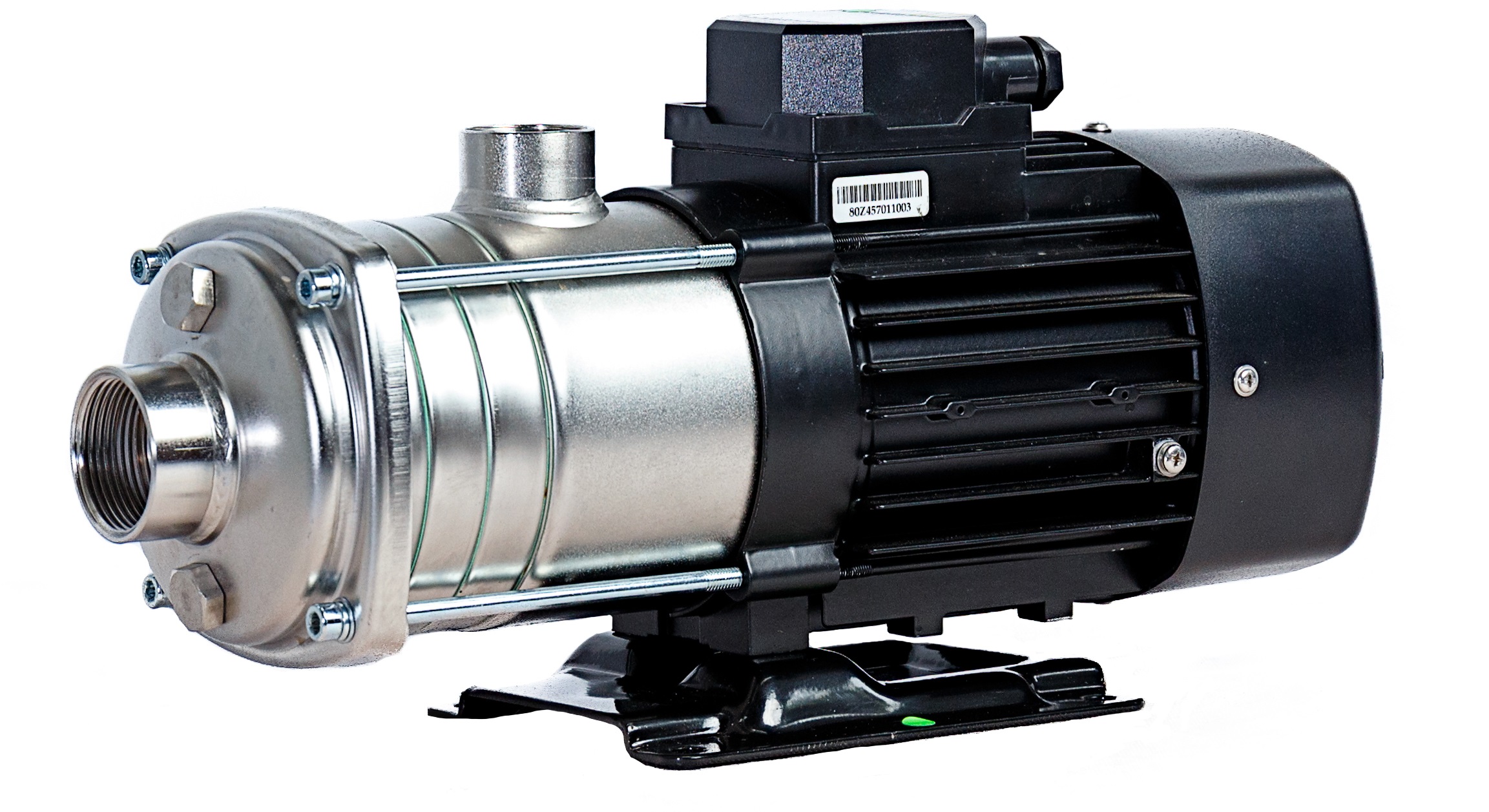

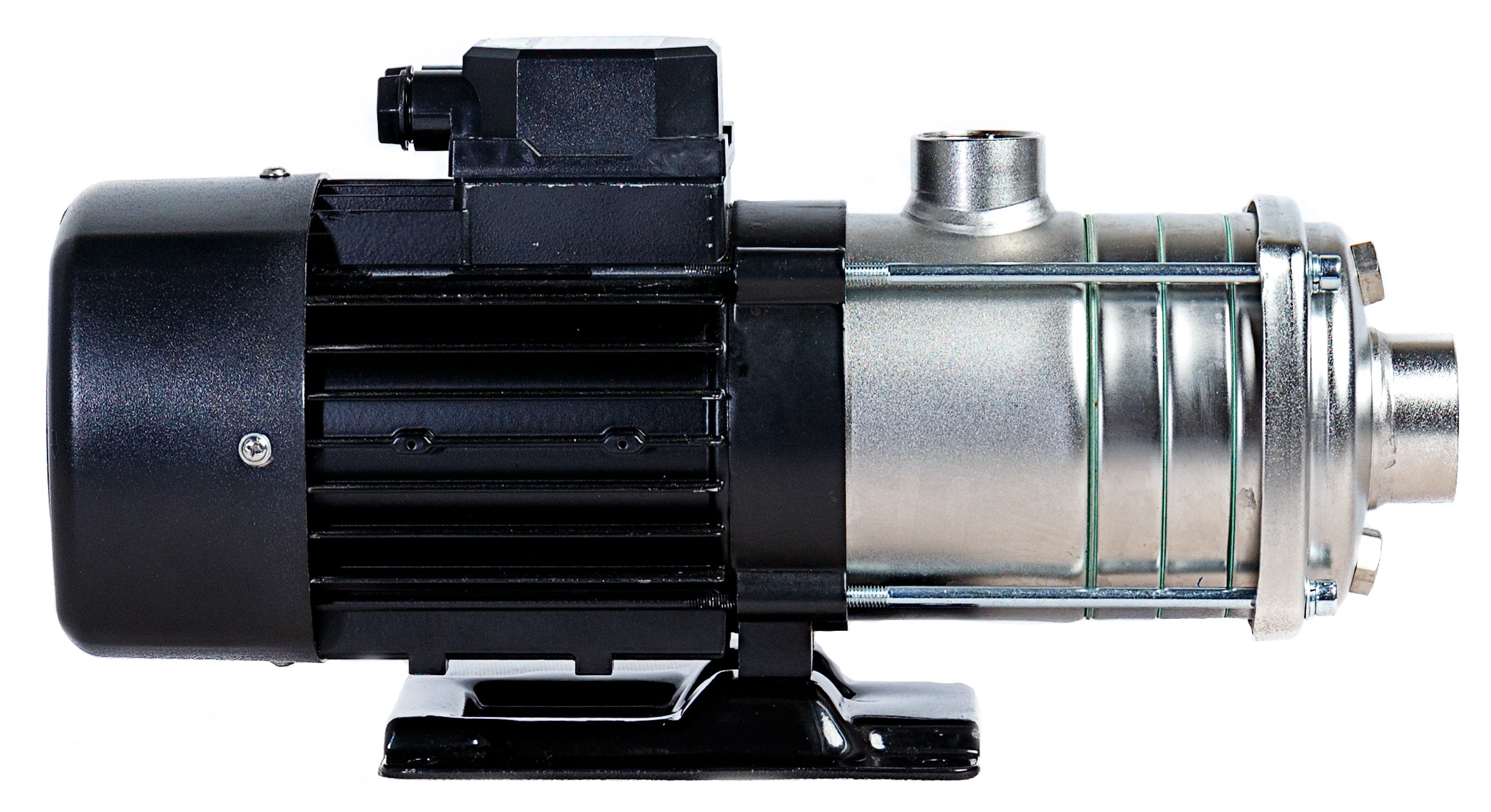

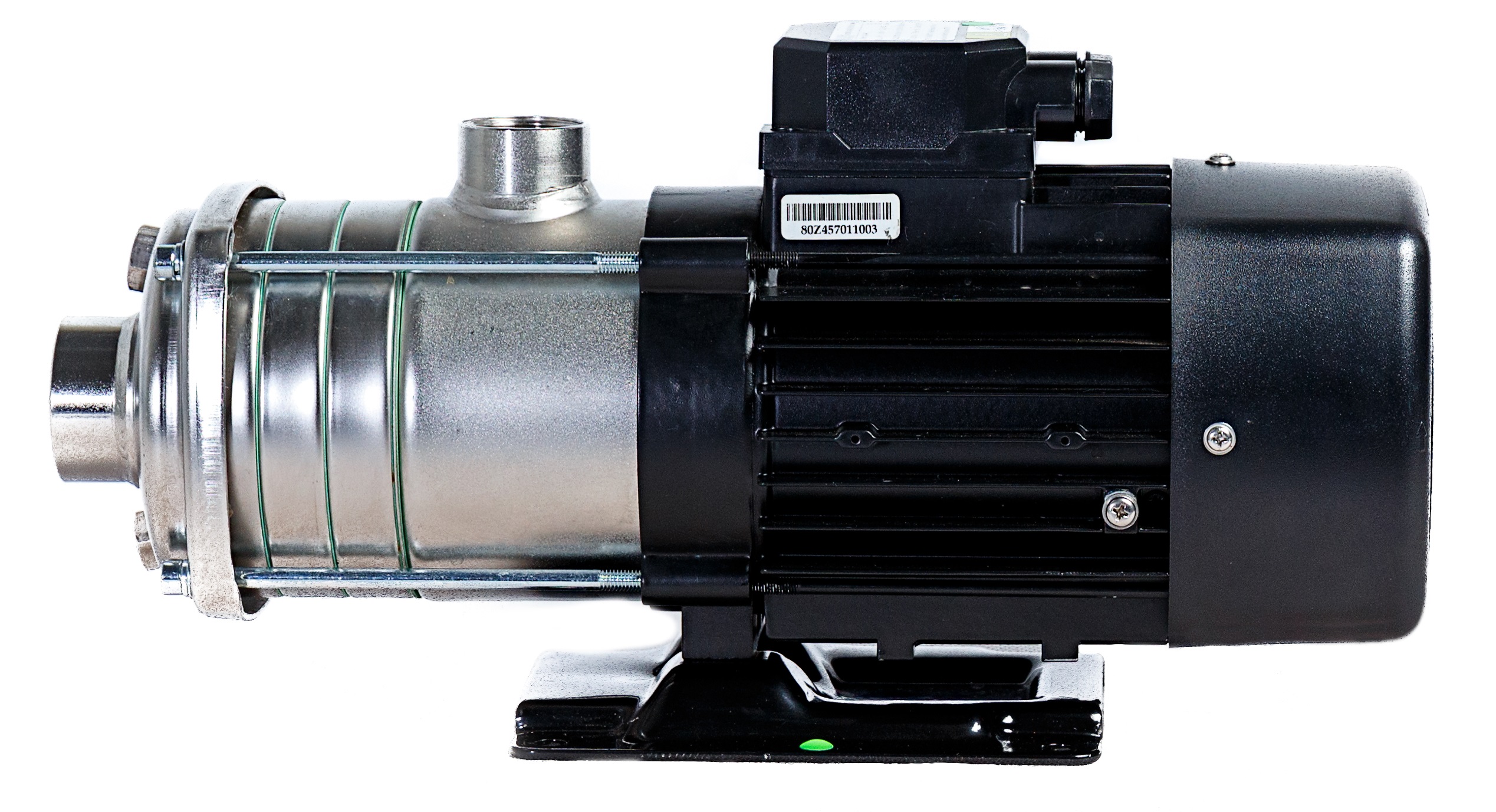

Насосы серии CUC являются нормальновсасывающими многоступенчатыми центробежными насосами, с осевым всасывающим и радиальным напорным патрубками.
Насосы CUC состоят из двух основных частей: электродвигатель и насосный агрегат. Промежуточные камеры соединены между собой, а также с основанием и головной частью насоса при помощи стяжных болтов.
Насосы серий CUC оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.
Области применения
- перекачивание воды в системах водоснабжения;
- повышение давления в высотных зданиях, промышленных установках;
- перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
- перекачивание производственных технологических жидкостей;
- перекачивание жидкости в системах отопления, кондиционирования, вентиляции.

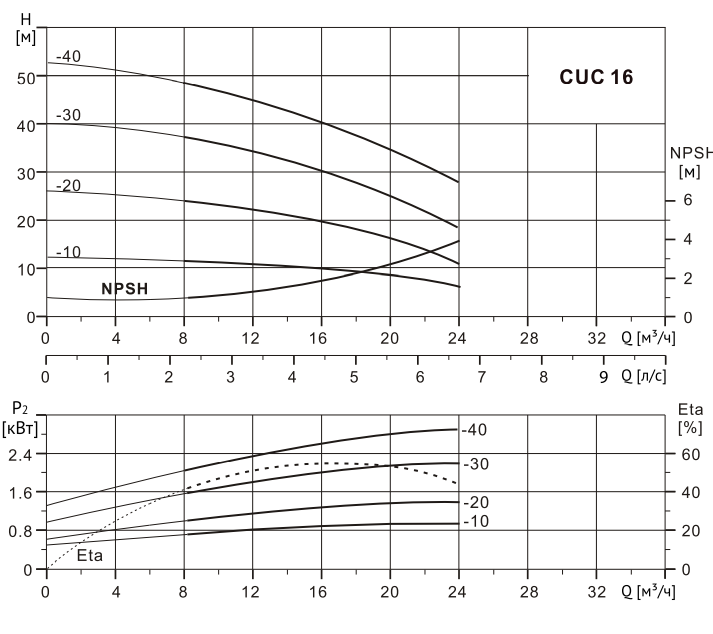

Диаграмма характеристик
Таблица характеристик
| Модель |
Мощность Р2, кВт |
Q, м3/ч |
8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| CUC 16-10 | 1,0 |
Н, м |
12 | 11,5 | 11 | 10,5 | 10 | 9 | 8 | 7 | 6 |
| CUC 16-20 | 1,5 | 24 | 23 | 22 | 21 | 20 | 19 | 16 | 14 | 12 | |
| CUC 16-30 | 2,2 | 38 | 36 | 34 | 33 | 30 | 28 | 26 | 23 | 20 | |
| CUC 16-40 | 3,0 | 50 | 48 | 46 | 44 | 40 | 38 | 36 | 32 | 28 |
Конструкция и варианты исполнения

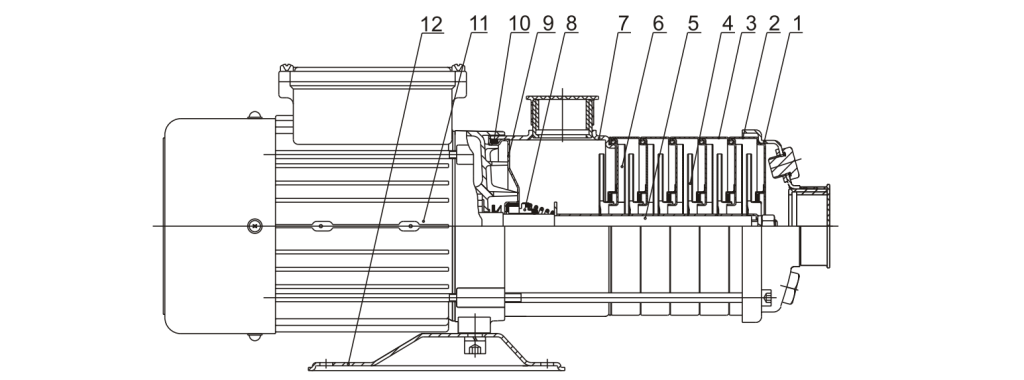

| № | Деталь | Материал |
| 1 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 2 | Стяжные болты | Нержавеющая сталь AISI 304/ AISI 316 |
| 3 | Пакет ступеней | Нержавеющая сталь AISI 304/ AISI 316 |
| 4 | Рабочее колесо | Нержавеющая сталь AISI 304/ AISI 316 |
| 5 | Вал | Нержавеющая сталь AISI 304L/ AISI 316 |
| 6 | Напорный диффузор | Нержавеющая сталь AISI 304/ AISI 316 |
| 7 | Напорный патрубок | Нержавеющая сталь AISI 304/ AISI 316 |
| 8 | Торцевое уплотнение | |
| 9 | Крышка рабочей камеры | Нержавеющая сталь AISI 304/ AISI 316 |
| 10 |
Уплотнительное кольцо |
NBR |
| 11 |
Электродвигатель |
|
| 12 | Плита-основание | Сталь A3 |
Условия эксплуатации
- температура рабочей жидкости: -20...+120°С;
- максимальная температура окружающей среды: +50°С;
- максимальное рабочее давление: 10 бар;
- степень защиты: IP55.
Перекачиваемые жидкости
Насосы серии CUC предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материал насоса. Насосы не предназначены для перекачивания воспламеняющихся или токсичных жидкостей.

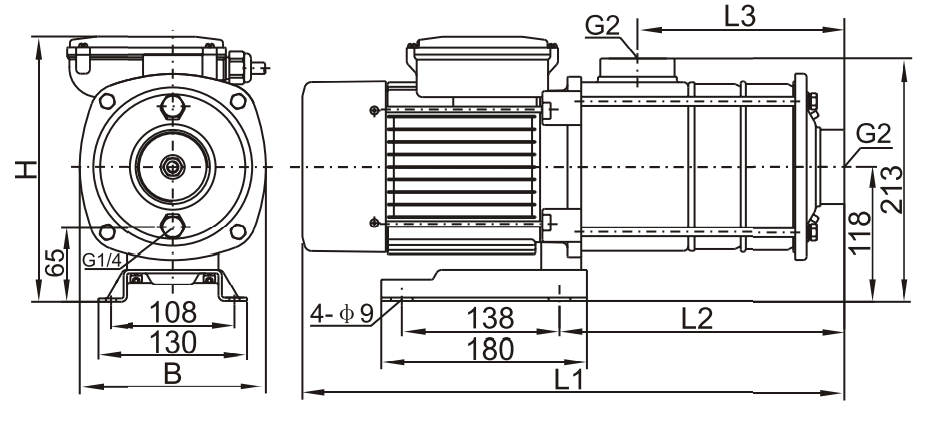

Габаритный чертеж
Размеры и масса
| Модель | Размеры, мм | Масса, кг | |||||||||
| 1-фазн. | 3-фазн. | ||||||||||
| L1 | L2 | L3 | H | В | L1 | L2 | L3 | H | В | ||
| CUC 16-10T |
354 |
158 | 90 | 227 | 163 | 354 | 158 | 90 | 220 | 163 | 13 |
| CUC 16-20T | 431 | 204 | 136 | 235 | 163 | 431 | 204 | 136 | 225 | 163 | 19 |
| CUC 16-30T | 518 | 249 | 181 | 262 | 168 | 518 | 249 | 181 | 230 | 168 | 26 |
