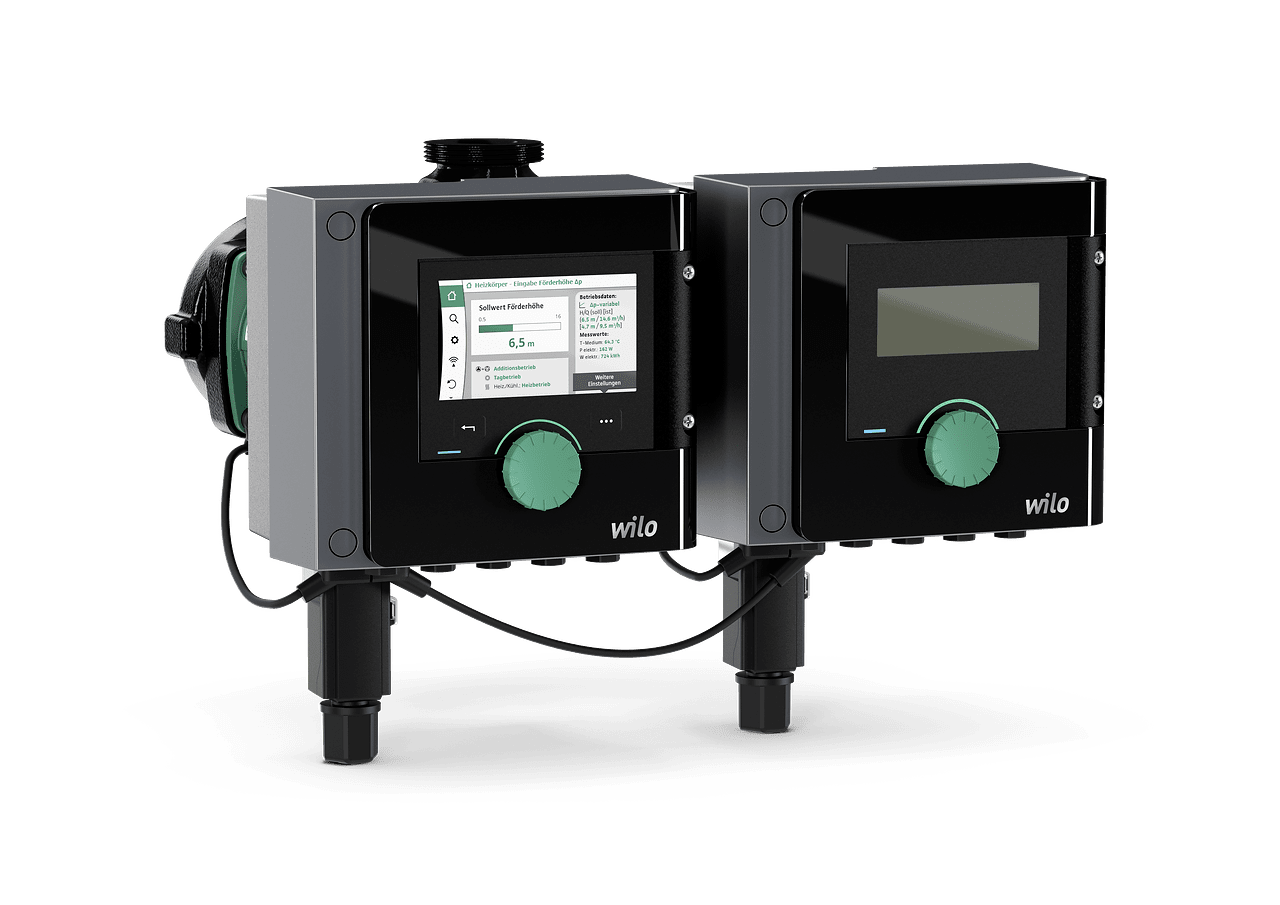

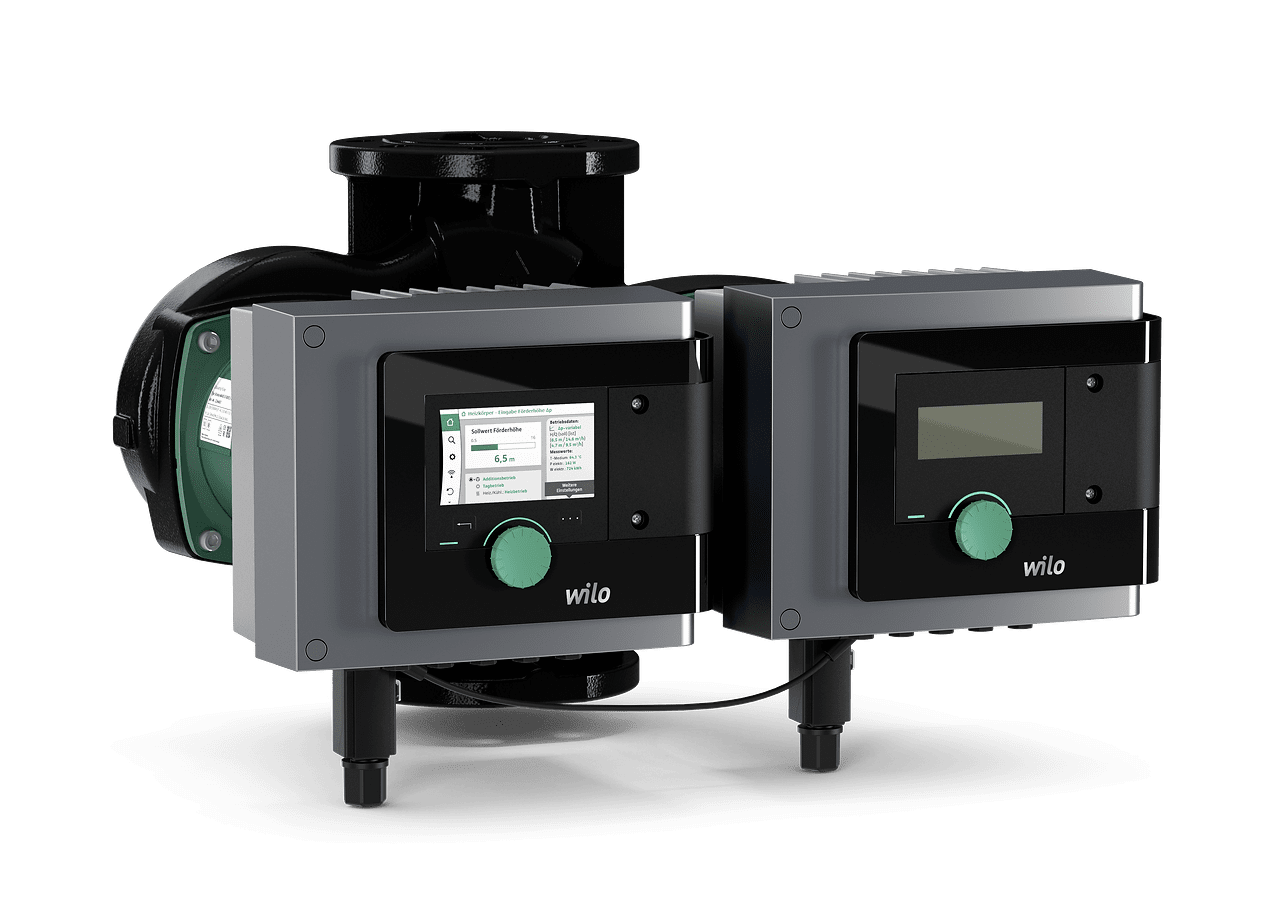

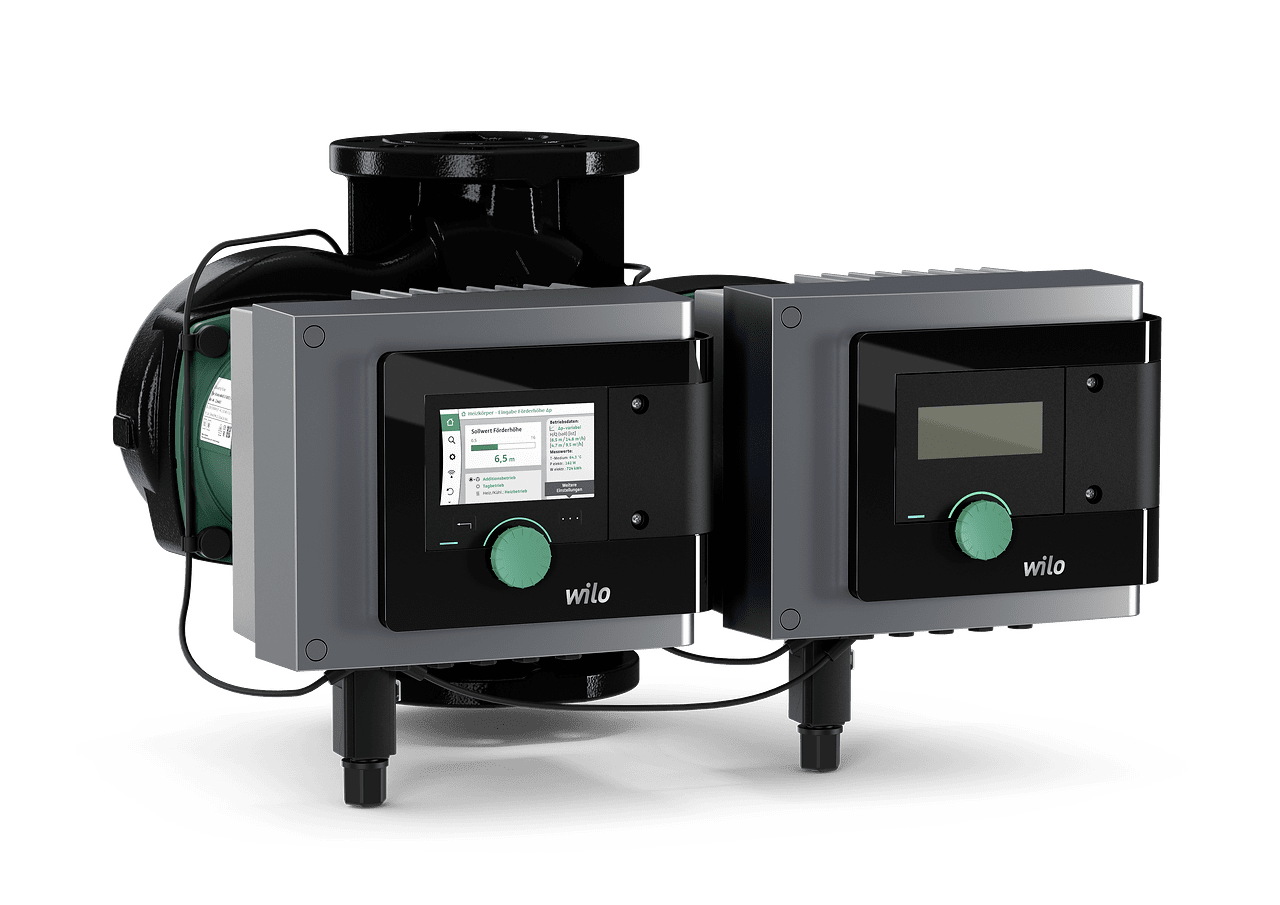

Wilo-Stratos MAXO-D

Тип

Умный циркуляционный сдвоенный насос с мокрым ротором, резьбовым или фланцевым соединением, электронно-коммутируемым двигателем со встроенной электронной регулировкой мощности.

Применение

Любые системы водяного отопления, системы кондиционирования, закрытые контуры охлаждения, промышленные циркуляционные установки.

Оснащение/функция

Области применения

Благодаря точной настройке способа регулирования для специфических условий применения конкретной установки (например, радиатор, напольное отопление, потолочное охлаждение) насос обеспечивает эксплуатацию с наивысшей эффективностью.

Отопление

• Радиатор
• Напольное отопление
• Потолочное отопление
• Воздушное отопление
• Обогрев бетонного ядра*
• Гидрострелка
• Распределитель без перепада давления*
• Обогрев промежуточного накопителя*
• Теплообменник
• Нагревательный контур (тепловой насос)*
• Контур системы централизованного теплоснабжения*

Охлаждение

• Потолочное охлаждение
• Охлаждение пола
• Кондиционеры воздуха
• Охлаждение бетонного ядра*
• Гидрострелка
• Распределитель без перепада давления*
• Охлаждение промежуточного накопителя*
• Теплообменник
• Контур оборотного водоснабжения*
• Контур системы холодоснабжения*

(* Доступен тип системы, начиная с SW ≥ 01.05.10.00)

Сочетание нагрева и охлаждения

• Автоматическое переключение (исполнение -R7: невозможно, но с датчиком температуры Stratos MAXO)

В зависимости от выбранного применения возможны следующие способы регулирования:

Способы регулирования

• Постоянная частота вращения (режим управления)
• Δp-c для постоянного перепада давления
• Δp-v для переменного перепада давления
• Dynamic Adapt plus для непрерывной (динамической) адаптации производительности к текущим потребностям
• T-const. для постоянного регулирования температуры
• ΔT-const. для регулирования постоянного перепада температур
• Константа Q для постоянного регулирования расхода
• Multi-Flow Adaptation: Определение суммарного расхода через питающий насос для необходимого питания вторичных насосов в распределителях отопительного контура
• Определенный пользователем ПИД-регулятор

Опциональные функции

• Q-Limit_max. для ограничения максимальной подачи
• Q-Limit_min. для ограничения минимальной подачи
• No-Flow Stop (отключение при отсутствии потока)
• Автоматическая работа с понижением (исполнение -R7: невозможно, хотя и с датчиком температуры Stratos MAXO)
• Регулирование критической точки (Δp-c с внешним датчиком реального состояния)
• Термическое определение дезинфекции (Stratos MAXO-Z)
• Переменная крутизна характеристики Δp-v

Ручные настройки

• Выбор области применения в мастере настройки
• Настройка соответствующих рабочих параметров
• Номинальная рабочая точка: прямой ввод расчетной рабочей точки при Δp-v
• Индикация статуса
• Настройка и сброс счетчика количества энергии (количество теплоты и охлаждение)
• Функция удаления воздуха из насоса
• Блокировка клавиш для запрещения настроек
• Функция для сброса на заводские установки или сохраненные точки восстановления (наборы параметров)
• Ввод параметров аналоговых входов
• Ввод параметров двоичных входов
• Ввод параметров релейных выходов
• Функция сдвоенного насоса (при наличии 2 одинарных насосов, которые должны работать как сдвоенный насос)

Автоматическое управление

• Оптимизированная по потребности регулировка мощности для энергоэффективной эксплуатации в зависимости от режима работы
• Распознавание работы с понижением (исполнение -R7: невозможно, хотя и с датчиком температуры Stratos MAXO)
• Отключение при обнаружении отсутствия расхода (No-Flow Stop)
• Плавный пуск
• Автоматические процедуры устранения неисправностей (например, функция деблокирования)
• Переключение режимов отопления/охлаждения (исполнение "-R7": автоматическое переключение невозможно, хотя и с датчиком температуры Wilo-Stratos MAXO)
• Полная защита электродвигателя со встроенной электронной системой отключения

Внешние управляющие входы и их функции

2 аналоговых входа:

• Типы сигналов: 0–10 В, 2–10 В, 0–20 мА, 4–20 мА, PT1000
• Применение: Дистанционное регулирование заданного значения для каждого способа регулирования (за исключением Multi-Flow Adaptation), входы датчиков для температуры, перепада давления или произвольный датчик в заданном пользователем ПИД-режиме

2 цифровых входа:

• Для беспотенциальных управляющих выходов или переключателей
• Параметрируемые функции:
  • Ext. OFF
  • Ext. MIN
  • Ext. MAX
  • РУЧНОЙ (система управления зданием-ВЫКЛ)
  • Блокировка клавиш
  • Переключение режимов обогрева/охлаждения

Wilo Net для управления сдвоенными насосами (два одинарных насоса), связи нескольких насосов между собой и дистанционного регулирования насосов через шлюз

Сигнализация и индикация

• Статус дисплея — индикация режима работы:
  • Заданное значение
  • Текущего значения напора
  • Фактическая подача
  • Потребляемая мощность
  • Потребление электроэнергии
  • Температуры (исполнение "-R7": фактическая температура перекачиваемой жидкости возможна с датчиком температуры Wilo-Stratos MAXO)
• Светодиодная индикация статуса: Безошибочная эксплуатация (зеленый светодиод), коммуникация насоса (синий светодиод)
• Состояние дисплея — индикация ошибки (цвет дисплея красный):
  • Коды ошибок и их описание полным текстом
  • Коррективные меры
• Состояние дисплея — индикация предупреждения (цвет дисплея желтый):
  • Коды предупреждений и описание предупреждения полным текстом
  • Коррективные меры
• Состояние дисплея — индикация процесса (цвет дисплея синий):
  • Воздухоотвод насоса
  • Процесс обновления
• Состояние дисплея — связь с СУЗ (цвет дисплея синий):
  • Сводка активных параметров СУЗ (скорость передачи сигнала, адрес…)
• Обобщенная сигнализация неисправности SSM (беспотенциальный переключающий контакт)
• Обобщенная сигнализация рабочего состояния (SBM) (беспотенциальный нормально разомкнутый контакт)

Обмен данными

• Интерфейс Bluetooth для беспроводного обмена данными, а также дистанционного управления насосом через смартфон или планшет.
• Дистанционный контроль насоса с помощью WiloCare.
• Цифровой интерфейс Modbus TCP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
• Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с модулем Wilo CIF Modbus RTU).
• Цифровой интерфейс BACnet IP для подсоединения к автоматизированной системе управления зданием (возможно с модулем Wilo CIF Ethernet (мультипротокольный)).
• Последовательный цифровой интерфейс BACnet MS/TP для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно использование модуля Wilo-CIF BACnet MS/TP).
• Последовательный цифровой интерфейс LON для подсоединения к автоматизированной системе управления зданием через шину LONWorks (возможно с модулем Wilo CIF LON).
• Последовательный цифровой интерфейс CANopen для подсоединения к автоматизированной системе управления зданием посредством системы шин CANopen (возможно с модулем Wilo CIF CANopen).
• Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданиями через характерные для фирмы модули связи (возможно с модулем Wilo CIF PLR).

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

• Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насосов по времени)
• Режим совместной работы двух насосов (включение и выключение при пиковой нагрузке с оптимизацией по КПД)

Оснащение

• Для насосов с фланцевым соединением: исполнения фланца
  • Стандартное исполнение для насосов DN 32 – DN 65: Комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
  • Стандартное исполнение для насосов DN 80/DN 100: Фланец PN 6 (разработан PN 16 согласно EN 1092-2) для ответного фланца PN 6
  • Специальное исполнение для насосов DN 32 – DN 100: Фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16
• Множество интегрированных интерфейсов коммуникации и опционально используемый разъем модулей CIF
• 5 кабельных вводов для подсоединения интерфейсов коммуникации
• Интерфейс Bluetooth
• Графический экран с высоким разрешением с зеленой кнопкой и 2 кнопками
• Удобная клеммная коробка
• Встроенный датчик температуры (исполнение "-R7": без)
• Быстрое электроподключение с помощью оптимизированного штекера Wilo-Connector для источника питания

Комплект поставки

• Насос
• 2 оптимизированных Wilo-Connector
• 4 Кабельных ввода M16 × 1,5
• Уплотнения при резьбовом подсоединении
• Подкладные шайбы фланцевых болтов (при номинальных диаметрах для подсоединения DN 32 ‐ DN 65)

Расшифровка наименования

Технические характеристики

• Допустимый диапазон температур от –10 до +110 °C, от –10 до +90 °C
• Подключение к сети 1 ~ 230 В, 50/60 Гц
• Класс защиты IPX4D
• Резьбовое соединение DN 30 (Rp 1^1/4)
• Фланцевое соединение от DN 32 до DN 80
• Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
• Класс нагревостойкости изоляции: F
• Создаваемые помехи согласно: EN 61800-3:2004+A1:2012/жилая зона (C1)
• Помехозащищенность согласно: EN 61800-3:2004+A1:2012 / промышленная зона (C2)

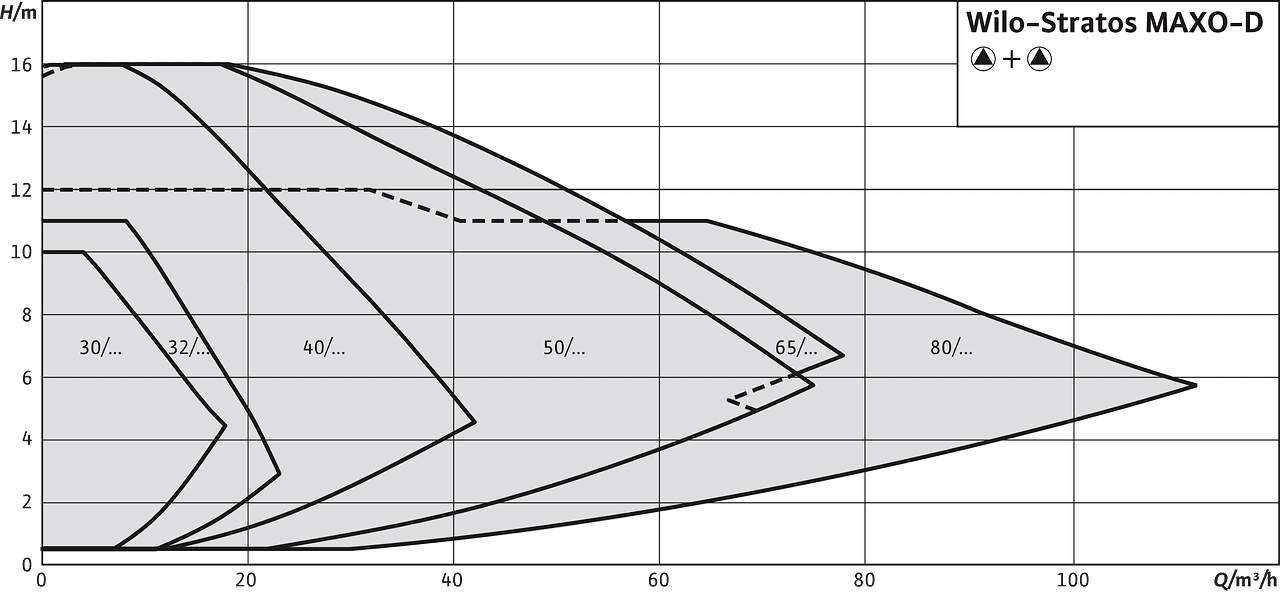

• Расход макс. Q: 112 м³/ч
• Напор макс. H: 16 м

Материалы

• Подшипник: Угольный графит
• Рабочее колесо: PPS-GF40
• Корпус насоса: Серый чугун
• Вал: 1.4028, с покрытием DLC

Тип

• Умный сдвоенный циркуляционный насос с мокрым ротором, электронно-коммутируемым двигателем и встроенной автоматической регулировкой мощности
• Технология зеленой кнопки и графический дисплей
• Защита электродвигателя с электроникой отключения
• Разъем для расширения функциональности с опциональным модулем CIF для автоматизированной системы управления зданием
• Рабочее колесо с изогнутыми трехмерными лопастями и разделительный стакан из синтетического материала на волокнистой основе
